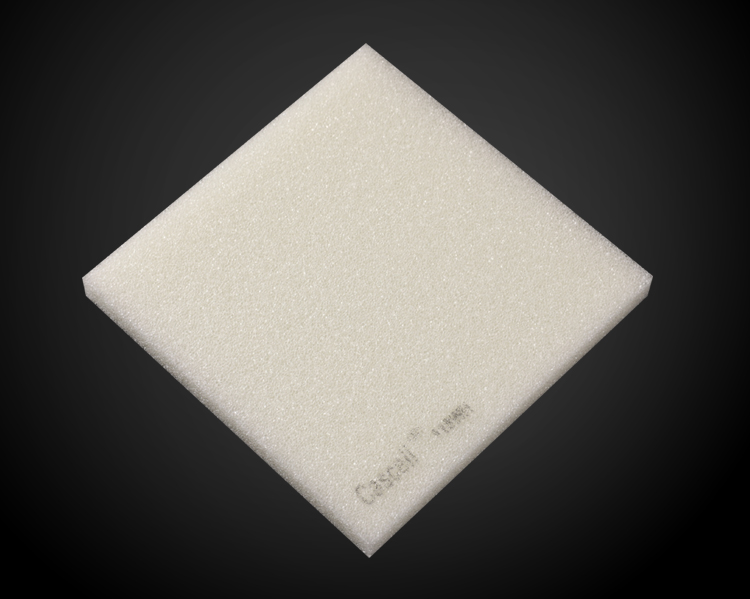

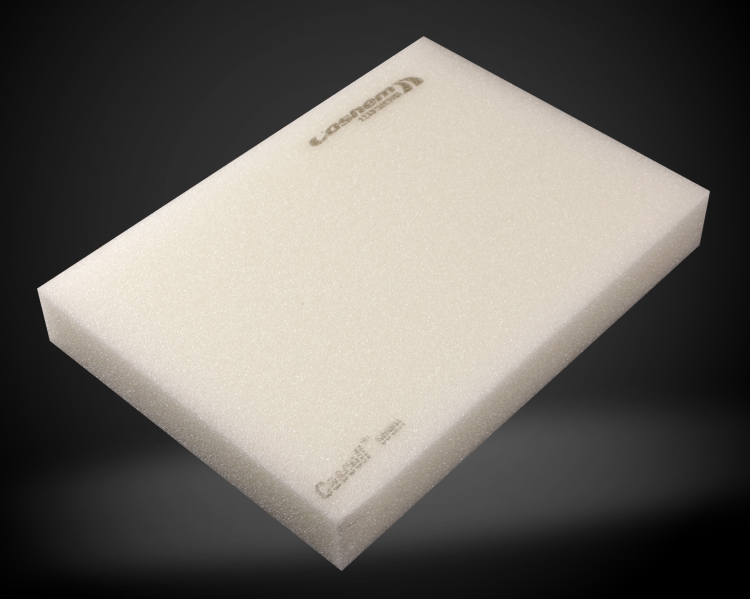

Cascell ® O núcleo de espuma WH foi projetado especificamente para aplicação aeroespacial, como carenagem e seção intermediária do veículo de lançamento. Também pode ser usado em estruturas de contrapressão de grandes aviões civis devido às suas excelentes propriedades mecânicas. Nos helicópteros, Cascell ® WH tem sido usado principalmente em pás do rotor principal e de cauda e painéis da fuselagem etc.
Processamento e produção
Cascell ® O WH pode levar temperatura de cura de até 130°C e pressão de até 0,3 MPa. Após o tratamento térmico, Cascell ® O WH pode até ser curado a uma temperatura de 180°C e a uma pressão de 0,7MPa.
Cascell ® O núcleo WH possibilita a produção de componentes sanduíche em uma única etapa (co-cura), resultando em redução do tempo total de produção.
Cascell ® WH é altamente adequado para tecnologias de autoclave e processos de infusão a vácuo, incluindo processos RTM e VARTM.
Termoformagem e modelagem
Cascell ® O WH pode ser facilmente termoformado ou usinado em CNC para atender aos requisitos dos clientes, trazendo enormes vantagens de fabricação.
Núcleos de espuma de alta precisão, pré-moldados e prontos para uso em geometrias complexas ou simples também podem ser fornecidos pela Cascell ® Departamento de Usinagem.
DESEMPENHO MECÂNICO
| Tipo | Método de teste | Unidades | CASCELL ® | CASCELL ® | |
| Densidade | ISO845 | Kg/m3 | 50 | 75 | 110 |
| Força compressiva | ISO844 | MPa | 0.88 | 1.75 | 3.55 |
| Resistência à tracção | ASTM D638 | MPa | 1.65 | 2.25 | 3.60 |
| Módulo Elástico | ASTM D638 | MPa | 79 | 108 | 185 |
| Alongamento | ASTM D638 | % | 2.6 | 2.8 | 2.8 |
| Resistência à flexão | ASTM D790 | MPa | 1.70 | 2.90 | 5.10 |
| Força de cisalhamento | ASTM C273 | MPa | 0.8 | 1.3 | 2.4 |
| Módulo de cisalhamento | ASTM C273 | MPa | 30 | 50 | 85 |
| Fluência Compressiva | GB/T 15048 | % | ≦2,0 | ||
| Temperatura | DIN 53424 | ℃ | ≧200 | ||
Condições de teste de fluência compressiva:
Cascell ® 50WH, 130℃/0,3MPa/2h
Cascell ® 75WH, 150℃/0,3MPa/2h
Cascell ® 110WH, 180℃/0,3MPa/2h
Observação: Os dados técnicos de nossos produtos são valores típicos para a densidade nominal.
ESPECIFICAÇÃO DO PRODUTO
| Cascell ® | Tamanho [mm] | Faixa de espessura padrão [mm] | |
| 50 WH | 2500*1250 | 1-120 | ±0,2 |
| 75 WH | 2500*1250 | 1-100 | ±0,2 |
| 110 WH | 2160*1100 | 1-90 | ±0,2 |
Observação: A folha de 1-4 mm de espessura é fornecida em tamanho de folha de 1/4 ou 1/2.
Todas as chapas tratadas termicamente são fornecidas em embalagens seladas de alumínio.
